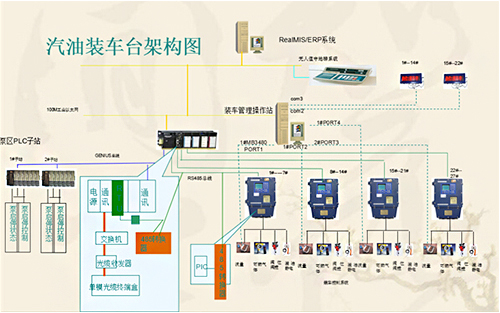

每個裝車鶴位配置一臺定量裝車控制儀,連接現場流量計,氣動兩段閥,靜電溢油報警系統,ic卡刷卡器,通過裝車儀內部PLC計數控制,實現定量裝車要求?,F(xiàn)場裝車儀分組分別并聯通訊,通過RS485通訊接入RTU705模塊,通過模塊編程實現與裝車儀的通訊,再通過TCP/IP協議通訊到監控計算機,監控計算機安裝CIMPLICITY組態軟件,在該軟件基礎上開發定量裝車控制系統,實現現場設備運行的監控,數據的記錄與交換。
一、 裝車
裝車儀通電進入開機畫面,3秒鐘后進入刷卡畫面(密碼輸入畫面);
1、本地裝車
(1)、在上位機確定裝車模式為本地控制;
(2)、刷卡畫面(密碼輸入畫面)下按“上頁”不放開一秒鐘后(聽到“嘀”的一聲)自動進入閑時畫面;按“下頁”進入設定量畫面
(3)、設定量畫面下按數字鍵輸入需要裝多少公斤,輸入錯誤可以按“取消”按鈕重新;
(4)、設定量輸入完后按“確定”,無誤后,再按“下頁”進入裝車畫面;
(5)、確保鶴管放入槽車、接地良好正常后按“啟動”按鈕開始裝車;
(6)裝車儀首先是啟動泵,當液相壓力達到設定壓力時開始開閥(開啟30%)再過5秒閥全開,裝車到量后自動停泵、關閥,裝車狀態變?yōu)椤翱臻e”此時一次裝車完畢;若裝車急停,此時由操作人員按下“啟動”鍵繼續裝車,直至裝車完畢。
2、遠程裝車(刷卡裝車)
(1)、需要遠程裝車,首先上位機確保裝車模式為“遠程”(可以再上位機的的參數設置中修改)
(2)、裝車儀上電后自動進入刷卡畫面(密碼輸入畫面)
(3)、此時將IC卡放置在刷卡區,不要立刻拿開,等待3~5秒鐘,畫面上出現“數據讀取中,請稍候”字樣時,即可拿開IC卡,若卡信息正確,則畫面會跳轉到裝車畫面;在刷卡畫面按“設置”鍵1秒,即可輸入裝車單據上的密碼,和刷卡一樣效果。在數據讀取過程中,請不要重復刷卡。
(4)確保鶴管放入槽車、接地良好和溢油正常后,在裝車畫面按“啟動”按鈕開始裝車,裝車儀首先是啟動泵,當液相壓力達到設定壓力時后開始開閥(開啟30%)再過5秒閥全開,裝車到量后自動停泵、關閥,裝車狀態變?yōu)椤翱臻e”此時一次裝車完。
(5)分倉裝車時,刷卡成功后首先進入裝車總畫面,可以看到此車的裝車總量,然后按“下頁”進入“前倉裝車畫面”,然后才可啟動裝車,待前倉裝車到量后,裝車儀會自動進入急停狀態,此時關閥,停泵,此時按“下頁”進入“中倉裝車畫面”,再按啟動進行中倉的裝車,中倉裝車到量后,裝車儀會再次進入急停狀態,再按下頁,進入“后倉裝車畫面”,再按啟動進行后倉的裝車,當所有倉都裝車完畢后,裝車儀才會進入到空閑狀態;如果只有兩個倉,則前面的操作去掉中倉。
注:
1、裝車過程中請不要隨便按按鍵,更不要修改參數設定量等,以免發生未知錯誤。
2、裝車儀在輸入密碼時,如果出現按數字鍵無反應的情況,請同時按“取消”和“確定”組合鍵,然后重新輸入;
3、裝車儀如果出現輸入密碼后,無反應的情況,請按“上頁”1秒到閑時畫面,然后再按“下頁”,即可解決
二、 復位
1、 在裝車畫面下按“下頁”輸入密碼,密碼輸入正確進入復位畫面;
2、 復位畫面下按“設置”按鍵對當前的狀態進行復位,復位后狀態為空閑;
3、本地狀態復位后,裝車儀會自動返回設定量畫面;遠程狀態復位后,裝車儀會自動返回刷卡畫面(密碼輸入畫面);
注:
1、復位后再裝車已裝量是從0開始計量,不復位是接著上車已裝量繼續裝車,若是裝車狀態顯示為空閑則可以不必進行復位操作;
2、另外一個復位方式是:在裝車畫面同時按下“取消”和“暫停”鍵,即可對當前狀態復位;
3、當裝車未正常結束,如人為確定到量、按“暫?!辨I停止裝車(確定不再裝車后)等,都必須進行復位操作
4、正在裝車過程中切不可進行復位操作!
5、操作工應隔段時間看一下上位機監控畫面,有沒有鶴位在司機裝完車后沒有進入空閑狀態,有的話請及時復位,以免影響數據記錄以及下一車裝車。
三、 參數設定
1、 在主菜單畫面下按“設置”按鈕輸入密碼,密碼輸入正確進入?yún)?shù)設定畫面;
2、 利用上下方向鍵來選擇需要修改的項目,修改完成后按“上頁”返回主菜單;按“下頁”可以修改更多的參數
注:參數設定修改為一個合適值后一般就不要再修改!
四、關于聲光報警
1、聲光報警的產生情況
(1)、啟動裝車10秒后如果瞬時流量為0,則自動啟動聲光報警;
(2)、充裝壓力高則自動啟動聲光報警;
(3)、如果非強制性裝車過程中,突然靜電夾松動則裝車狀態顯示急停并啟動聲光報警提示;
(4)、正常裝車過程中,若出現“急?!睜顟B(tài)則啟動聲光報警提示;
2、聲光報警的消除
(1)、若是流量為0報警,在流量恢復正常后,報警自動消除;
(2)、在裝車畫面下,按下“功能1”鍵即可消除。
五、維護
1、常用毛巾擦拭裝車儀,保持裝車儀面板干凈,防止按鍵銹蝕;
2、裝車儀不通電請檢查電源和保險;
3、裝車儀開蓋前請關閉主電源,切勿帶電接線改線;
4、裝車誤差大,請檢查流量系數、停泵停閥提前量設定的是否合適;
5、如與雷雨天氣,請將裝車儀斷電,待雷雨過后重新上電,并檢查裝車儀是否正常,裝車儀系數是否正常
六、畫面

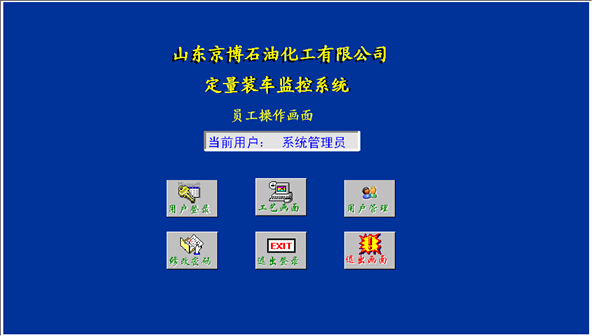

監控計算機畫面簡介

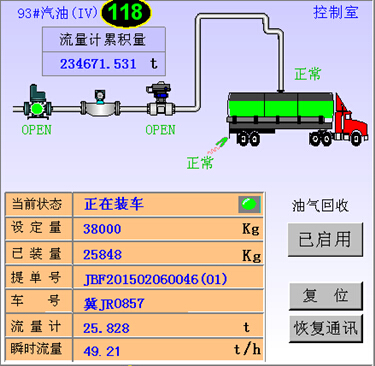

裝車監控畫面
裝車監控畫面是對裝車站的各個裝車鶴位的裝車狀態進行監視和控制,監視對象是裝車儀的控制模式和裝車狀態,裝車站流量計的累計量和瞬時流量、閥門以及靜電溢油開關的狀態等

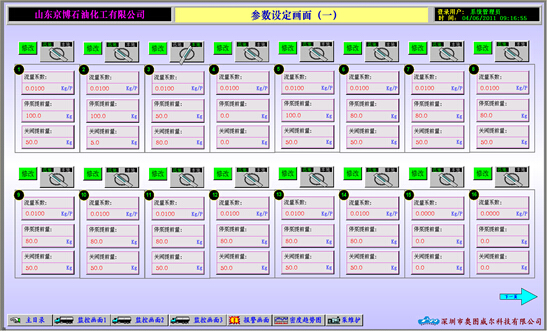

參數設定畫面
流量參數設置:主要功能是對每個裝車鶴位的流量系數,停泵提前量、關閥提前量等參數進行設定。

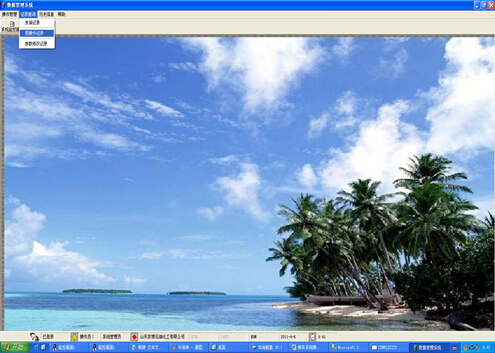

數據管理
數據管理可以實現發油記錄查詢、參數修改記錄查詢、泵操作記錄查詢以及歷史報警信息瀏覽等功能。
實時報警畫面
此畫面中可以查看當前報警信:紅色為正報警信息,黃色為經過確認但沒復位的報警信息,白色為已經復位的信息,一旦生成報警,相關報警信息會自動存入本機數據庫中形成歷史信息以供查詢
